含山廣播電視臺全臺網系統管理技術
發布時間:2014-08-13 10:34:57 閱讀次數:4643
【摘 要】 本文詳細地闡述了含山廣播電視臺全臺網系統管理技術。文章從全臺網系統的管理必要性入手,深入淺出地介紹了含山臺在軟、硬件資源集中式存儲、共享和管理方面的成功經驗,重點分析了含山臺全臺網系統管理技術的主要做法、具體措施以及技術特點。
【關鍵詞】 全臺網;軟硬件資源;集中管理;技術特點
【中圖分類號】 TN948 【文獻標識碼】 B
0、引言
隨著廣播電視設備數字化、網絡(luò )化技術的發展,國內很多廣播電視臺已組建了全臺網系統,我臺的全臺網系統成功運行也達兩年多時間。系統組建運行以來,全臺采、編、播和制人員切身感受到全臺網系統方便快捷和高效安全等諸多優勢。然而,在這些優勢的背景下,全臺網系統的管理技術起到了舉足輕重的作用。下面筆者結合本臺全臺網系統的實際應用情況,談?wù)勗诠芾砑夹g(shù)方面的成功經驗與主要做法。
1、全臺網系統管理必要性
全臺網系統是由一系列數字化電視設備組成,為了充分發揮各部分電視設備的功能,必須把它們有機地聯系在一起,并形成適應各種節目制作和播出要求的綜合性制播系統。因此,全臺網系統中各部分設備的全面協調運行就顯得尤為重要。如何全面協調運行,最大程度地發揮全臺網系統資源優勢,本人認為應從以下幾個方面進行考慮:
1)、設備資源集中式管理
硬件設備資源集中式管理是全臺網系統長期高效運行的關鍵所在。我臺在全臺網系統中對各子系統設備組成部分進行了集中式管理(其中包括廣播和電視),使全臺網內所有硬件網絡(luò )設備處在可管、可控之中。這樣既明確了設備的使用權限,又充分發揮了設備的現有功能。
2)、節目資源集中式存儲
全臺網系統組建的目的之一就是節目素材資源共享。我臺廣播電視節目素材資源采用集中式存儲的方式,全臺網系統中的各子系統用戶可以很方便地存取素材資源。另外,在此基礎上,節目資源管理人員還能夠有效地對全臺素材資源進行后期的編目分類管理,從而使節目資源的管理更加規范化和有序化,大大方便了資源的檢索和再利用。
3)、網絡(luò )帶寬資源合理利用
我臺的全臺網系統為千兆以太網絡(luò )系統。對于一個中、小電視臺來說,無論是網絡(luò )帶寬還是傳輸速度,千兆以太網絡(luò )系統已能夠滿足目前的制播需求。但是,若能更合理地分配現有的網絡(luò )帶寬資源,就可以更好地發揮網絡(luò )資源優勢,從而使全臺網系統長期處于高效的運行狀態。
4)、全臺網內、外互聯安全管理
全臺網系統是一個內部局域網系統。在內部資源共享上,可以做到各子系統之間的互聯互通,并且整個系統運行的是網絡(luò )化、無帶化和文件化。然而,全臺網系統與外界節目資源的共享(即與外網互聯)也是必須要解決的問題。也就是說,既要解決節目素材資源能出去,又要解決節目素材資源能進來,同時還要確保全臺網絡(luò )系統的網絡(luò )安全。我臺在解決此類問題時,既做到了互聯,又防范了內部局域網的安全。
2、含山臺全臺網系統管理措施
我臺全臺網系統主要是基于上述幾點考慮,在系統的整體技術架構下,從全臺硬件設備和節目存儲資源綜合利用方面進行管理。如圖1所示:
圖1 全臺網系統設備和存儲管理方框圖
3.1 硬件設備管理
在硬件設備的管理措施上,我臺采取集中式管理措施,充分利用數據庫管理系統的存儲設置、存儲管理和調度功能,對全臺網系統設備進行集中管控,能夠具體管控到每個子系統的任一用戶工作站點。
3.1.1 系統存儲設置
全臺網系統存儲設置是指硬件設備的各種策略設置。如:設置適宜的存儲策略和遷移策略,能夠方便對數據流磁帶、機械手DVD光盤刻錄、熱插拔硬盤進行在線、近線和離線管理。
3.1.2 存儲管理和調度
系統存儲管理是全臺網系統管理中的核心部分。整個系統要有一定的磁盤陣列和近線磁盤柜的存儲能力,具有良好的開放性和擴展性,實現以存儲系統為核心,為編輯系統、播出系統提供服務,并且具有快速查詢、瀏覽、準確遷移和回遷的功能。我臺利用存儲管理控制功能,能夠輕松監控整個存儲系統中的數據存儲情況。
系統調度主要是指支持轉碼任務,即根據各終端設備提交的轉碼節目單,自動調度各轉碼工作站,按照終端設備所需格式進行轉碼,以及數據的遷移和下載中各設備的工作狀態等信息。
3.1.3 移動存儲設備管理
移動存儲設備管理包括USB端口和光驅設備管理兩方面,它們是組建全臺網系統首先要考慮的問題。全臺網系統中的各子系統實現資源共享,若哪個子系統的工作站點有移動存儲設備帶入病毒,導致整個局域網的病毒傳播,嚴重會(huì )使網絡(luò )癱瘓,因此,對USB端口和光驅設備管理是一項很重要的硬件設備管理部分。
我臺在USB端口和光驅設備管理方面是非常成功的,采取措施主要是利用媒資的數據庫管理服務器和客戶端的通訊手段解決。在數據庫管理服務器中,設置了全臺網中所有工作站點的IP地址,進行不間斷的檢測客戶端有沒有移動存儲設備接入。另外,我臺全臺網系統中普通工作站點均不配備光驅設備,只有網管人員的維護站點有光驅設備,以供網絡(luò )維護時使用。因此,這樣就能有效地防范因移動存儲設備的接入而帶來病毒問題。
3.2 素材資源管理
我臺素材資源是集全臺廣播、電視(音視頻)資源于一體,采用集中式資源管理方式,即素材資源集中存儲、集中共享和集中管理。此種管理方式具有很多優勢,如:素材資源能夠為全臺廣播、電視相互利用,同時也能夠按照國家統一的標準編目方式進行管理(其中包括素材編目、遷移和刪除)等。
3.2.1 已上載素材管理
素材上傳至媒資系統以后,自動形成素材的一些基本屬性,如素材的數據庫地址、標題、上載人、上載時間、素材時間長度、大小尺寸和操作(編目還是刪除)等。上載人根據素材使用需求以及素材使用價值,再進行一些簡單的初次編目屬性填寫。這些已上載素材基本屬性為后期素材的檢索、再編目以及管理工作帶來了方便。
3.2.2 等待編目的素材
由于我臺素材編目管理方式采用上載人初次編目和后期專人編目方式,因此,所有上載素材(即等待編目的素材)均要進行后期精細化的編目。編目選項內容包括:素材的正題名、并列正題名、副題名、系列題名、主題詞、關鍵詞、內容描述、主題人物、事件發生日期、版本說明、欄目名稱以及素材的畫面質量、聲音質量和聲道情況等。
3.2.3 等待審核的編目素材
等待審核的編目素材主要是進一步對已編目的素材進行審核編目。在審核過程中,發現此素材有編目不如意或差錯的地方,及時給予修改和重新編目,以便于今后素材的檢索,提高素材檢索效率??偟膩?lái)說,素材的編目要符合編目標準指導設計原則,以國家標準為依據。我臺媒資系統中還提供了靈活的用戶自定義編目模板(如文藝節目和電視劇編目模板管理),編目可繁、可簡,編目人員根據實際需要選擇編目。
3.3 用戶與權限管理

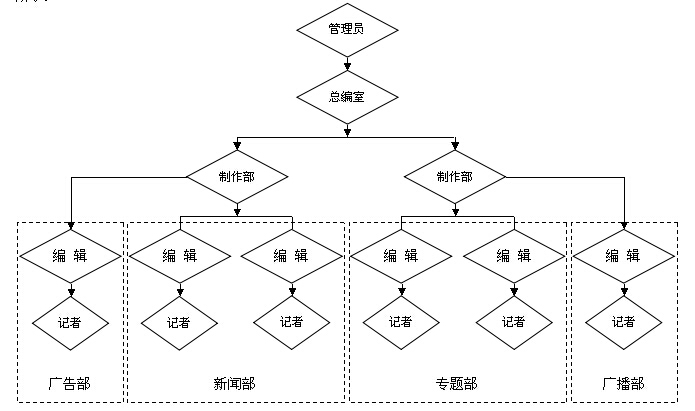

用戶與權限管理是全臺網系統管理成功與否的重要組成部分,它決定了系統網絡(luò )高效運作,資源的合理分配利用等。每個廣播電視臺可以結合臺內情況進行用戶與權限設置和管理。我臺用戶權限分配結構如圖2所示:
圖2 全臺網用戶權限分配結構圖
3.3.1 部門配置
我臺全臺網系統部門設置是根據現有機構情況和實際工作需要進行相應配置。如系統中配置了總編室、制作部、廣告部、新聞部、專題部以及廣播部等節目部門,每個部門記者分別建立一個賬戶,各人使用自己的賬戶進行登錄。另外,我臺全臺網系統中部門和用戶可以根據人員調整情況隨時添加、刪除。
3.3.2 權限組
權限組分部門權限和用戶權限兩方面。不同部門擁有不同的權限,不同用戶,權限也不一樣,即使是一個部門的不同用戶,也有不同的權限。如:我臺總編室的權限高于制作部權限,而制作部權限又高于廣告部、新聞部、專題部和廣播部。在同一部門中,編審權限高于編輯權限,編輯權限又高于記者權限。也就是說,權限設置是根據實際需要進行動態管理。
權限組設置目的是保證資源在共享的前提下,做到相對獨立。如:在實際工作中,同樣新聞事件,不同節目部門因欄目風格不一樣,素材拍攝和報道角度肯定也不一樣,這樣在后期制作過程中,畫面素材和文本既能做到共享,也能分開進行管理。
3.3.3 用戶檔案
用戶檔案能夠系統地反映用戶在全臺網系統中的情況,其中包括該用戶空間的分配、素材存儲以及在線信息等。根據工作需要,系統管理員隨時可以查看用戶素材上傳、編目、下載和空間使用等情況。另外,也可以查看用戶在全臺網中具體在線情況。如:該用戶什么時間登錄,操作了哪些內容,在線多長時間,均以日志檔案的形式列出來。
3.4 網絡(luò )資源管理
網絡(luò )資源管理是指提供有效的管理策略,實現對存儲資源、存儲網絡(luò )和網絡(luò )用戶的有效管理,保證網絡(luò )資源得到合理充分的利用。網絡(luò )資源是否做到最大化使用,主要體現在用戶高碼流素材上傳和低碼流素材實時在線瀏覽過程中。
3.4.1 高低碼流素材上傳
我臺媒資中存儲和編輯制作素材是高碼流avi視音頻素材,網絡(luò )是千兆以太網。我們通過對網絡(luò )用戶權限優化設置、硬件設備有效管理以及素材資源存儲空間合理分配等,確保每個用戶站點上傳素材達到最優化的使用網絡(luò )資源。一般在正常情況下,我臺高碼流素材上傳速率為15-25Mbps,下載速率比上傳速率還要快,正常為30-40Mbps,最大時可達到50Mbps。如:時長10分鐘的avi新聞素材,拍攝碼流為25Mbps,大小為1.875GB,上傳時間為75-125秒左右,下載時間為45-60秒左右。
3.4.2 低碼流素材瀏覽
我臺低碼流素材主要是供全臺網各工作站點在線瀏覽、查看素材情況用。用戶上傳高碼流素材的同時,轉碼工作站自動檢測需要轉碼的高碼流素材,然后對此素材實時轉成碼流為360Kbps的低碼流WMV文件。低碼流素材一方面占用存儲空間小,另一方面在網絡(luò )中傳輸時,占用網絡(luò )帶寬也很小。因此,當網絡(luò )用戶在瀏覽、查看低碼流素材時,不影響其它站點上傳高碼流素材的速度。
3.5 內、外網安全管理
全臺網系統給我們工作帶來便利的同時,也給我們帶來必須要解決的新問題,即內、外網互聯安全管理問題。內、外網互聯安全管理問題解決得好,給我們工作帶來高效和便捷,解決得不好,則帶來麻煩和威脅,我臺解決此類問題的主要方法是采用內、外網共同管理。
3.5.1 內網安全管理
在內網安全管理方面,除了我們上面闡述的USB端口和光驅外接設備的管理外,還在內、外網中間安裝網閘(專用的防毒防火墻)進行有效地“隔斷”。另外,我們還從軟件方面進行有效的管理,如:根據實際工作需要,各工作站點的應用軟件有網絡(luò )管理人員統一安裝升級,利用網絡(luò )版的防病毒軟件,不定期地對全臺網各站點進行掃描,檢測有沒有可疑文件存在。
3.5.2 內、外網互聯管理
我臺在內、外網互聯管理方面,主要是通過對特定用戶身份進行驗證、傳輸數據內容驗證、專有的傳輸協議以及傳輸的完整性檢測等多種手段,保證了數據有效安全傳輸,并且在傳輸過程中做到數據透明化。因此,我們在確保內網客戶端用戶與外界快捷上傳、下載和選擇文件的同時,還做到了內網安全防范問題。
3、含山臺全臺網系統管理技術特點
我臺全臺網系統之所以能夠做到高效運行,主要是結合我臺實際工作情況和工作模式進行管理。具體有以下幾個方面技術特點:
1)、規范管理體系
我臺全臺網系統具有全面規范化的管理體系,管理體系能夠全面地反映整個系統每一環節運行情況,它包括系統設備運行情況、軟件運行情況、服務器運行情況和數據庫運行情況等。在系統運行過程中,管理數據庫軟件利用圖形界面監測、控制和管理網絡(luò ),并實現故障顯示。當全臺網中某個子系統出現故障,管理數據庫及時通知相關網絡(luò )維護人員或自動處理某些故障點,最低限度地減少因意外情況造成的不必要損失,確保系統更加穩定運行。
2)、合理管理模式
我臺有兩個頻道,但兩個頻道內容相對獨立,一些不同類型節目由不同部門管理。為了保證設備投資獲得最大化使用,針對存在這些情況和特點,我臺全臺網系統的服務器管理軟件安裝在統一的物理服務器上,共用存儲系統,這樣在應用過程中既相互獨立,互不影響,又滿足了資源共享要求。因此,系統具有很強的擴展性和靈活性,同時也提高了我臺設備利用率。
3)、科學編目、檢索
我臺采用了SQL和ORACLE數據庫系統方式對資料進行查詢、分類、檢索和管理,編目系統對待歸檔資料進行科學的、標準化的編目標引,把無序素材信息變?yōu)橛行蛸Y源。系統通過對各種資料的內涵進行充分的揭示和進行規范的標引著錄,為檢索提供了多種途徑和盡可能多的檢索點,同時對資料采用多媒體方式進行規范編目,大大提高其枷鎖效率。
4)、統一編、解碼標準
我臺全臺網系統具有統一的編、解碼標準,硬件編、解碼設備選用進口廣播級板卡,軟件解碼器選用先進算法的編、解碼軟件。在保證了設備技術指標的前提下,統一了信號的編、解碼標準。無論是硬盤播出系統,還是非線性編輯系統和媒體資產管理系統,都能實現無縫對接。如:總編室可以把上載到硬盤播出系統文件直接導入到媒體資產管理系統,極大地降低了資料收集時間,同時也提高了工作效率,節約了成本。
4、結束語
綜上所述,我臺全臺網系統管理技術具有很強的實用性、可操作性和可管理性。從整體運行狀況看,一方面實現了硬件設備集中式控制管理,另一方面又實現了素材資源集中式存儲管理,同時,既解決了與外界素材交流問題,也解決了內部網絡(luò )設備安全問題。然而,隨著我臺全臺網系統規模進一步拓展,管理技術進一步完善,系統運行效率還會(huì )進一步提高。
參考文獻:
[1] 丁正良.含山廣播電視臺全臺網系統設計與實現 電視技術,2011,35(6):39-41.
[2] 丁正良.含山廣播電視臺媒體資產管理系統方案設計與應用 電視技術,2010,34(11):71-72.
[3] 丁正良.媒體資產管理系統構建技術探析 電視技術,2011,35(12):58-60.
[4] 國家廣電總局科技委高新技術培訓參考資料.媒體資產管理技術.2003
(作者單位:安徽省含山縣廣播電視臺)
