【摘　要】隨著大規模集成電路、微電子技術的發展和應用，計算機技術得到了迅猛發展，數字化、網絡(luò )化已成為廣播電視技術發展的主題和主線，在廣播電視領域中采用數字技術，可使信號質量在節目錄制、節目制作、信號傳輸和播出等各個環節得到保證，解決了模擬技術固有的噪聲積累、信號衰減等難題。而網絡(luò )化則能最大限度地實現資源共享，提高節目制作和播出效率。然而在提高工作效率的同時，也帶來了安全隱患。一旦某個網絡(luò )節點感染了病毒，就有可能讓整個制播網絡(luò )癱瘓，造成不可彌補的重大事故。因此，如何構建制播網病毒防控體系就顯得尤為重要。

【關鍵詞】制作網；播出網；PSC1000-USB病毒隔離墻；PSC1000-IP病毒隔離墻

隨著計算機技術迅猛發展，數字化、網絡(luò )化已成為廣播電視技術發展的主題和主線，在廣播電視領域中采用數字技術，可使信號質量在節目錄制、節目制作、信號傳輸和播出等各個環節得到保證，解決了模擬技術固有的噪聲積累、信號衰減等難題。而網絡(luò )化則能最大限度地實現資源共享，提高節目制作和播出效率。然而在提高工作效率的同時，計算機病毒也給我們帶來了巨大的威脅，給我們正常的節目制作和播出帶來安全隱患。

網絡(luò )現狀及系統構成

為滿足我臺電視節目制作及播出的需要，從2008年以來我們分別建立了以IP-SAN基礎的新聞、專題和廣告三個專業非線性編輯網絡(luò )。（由于我臺現處在新廣電中心未正式投入使用，仍在老廣電中心辦公，所以全臺網系統也未能真正搭建，目前還只是由若干個相對孤立的制作島組成。）網絡(luò )結構相對簡單，我們的節目制作網共有20套非編工作站，其中配音工作站2套，無卡站點6個，有卡站點12個（大洋D3-Edit 5000系列2套，大洋D3-Edit 3000系列10套），在這個系統中有4臺DELL2950的服務器，作為制作網MDC服務器，數據庫服務器，網絡(luò )拓撲圖如下：

網絡(luò )安全及需求分析

為豐富節目?jì)热?，提高節目制作、播出效率，不可避免?huì )在制作時使用第三方素材和節目成片打包生成播出文件格式，直接提交到播出網進行播出等方式。采用USB接口技術的移動存儲介質由于體積小、存儲容量大、讀寫速度快，在節目制作中被廣泛用于第三方素材的存儲和數據交換。頻繁交叉使用的移動存儲介質成了計算機病毒的一個重要傳播途徑。由于節目制作網的網絡(luò )結構相對比較簡單，服務器采取集中單一的管理模式，為了保證非編的運行速度，以及非編軟件的兼容性，所有的非編站點和服務器均沒有安裝任何防病毒軟件，整體的網絡(luò )安全性低，如果不加以控制，就有可能受到病毒的入侵等安全問題。一旦某個網絡(luò )節點感染了病毒，就有可能使病毒在網絡(luò )內部迅速蔓延，并通過網絡(luò )邊界，傳播到與之互聯的播出網絡(luò )，那樣將會(huì )造成停播漏播等非常嚴重的后果！目前典型的方式是采用"普通防火墻+殺毒軟件"模式，通過防火墻來防御外來的攻擊，通過殺毒軟件來抵御病毒和木馬的入侵。此種安全策略存在的問題是防火墻建起了網絡(luò )的"城門"。但是，防火墻存在以下兩方面的安全隱患：1、存在網絡(luò )通道，安全策略遭到破壞后攻擊行為可長驅直入；2、采用通用傳輸協議，對于協議漏洞造成的安全問題無法解決。殺毒軟件雖然可以殺滅病毒的木馬，但是殺毒軟件也存在以下問題：1、病毒庫升級落后于新病毒的產生，容易漏殺。2、黑名單方式，查殺速度慢，尤其針對大文件速度會(huì )更慢，電視網絡(luò )的視頻文件往往都是很大的，查殺起來效率會(huì )很低。3、容易造成誤殺。因此這種"普通防火墻+殺毒軟件"的方案，不能滿足我們的病毒防護需求。如何克服"普通防火墻+殺毒軟件"模式的缺陷呢？是擺在我們技術人員面前的一個首要任務。通過對病毒傳播規律及“普通防火墻+殺毒軟件”方案的分析，并結合我臺的實際情況，最終決定分別從網外、網間兩個方面入手建設我臺制播網病毒綜合防控體系。

網絡(luò )安全設計與實現

通過技術人員認真深入了解各種防控病毒軟硬件設備的參數及功能，于年初購入了具有物理隔離、私有協議等特點的安徽天虹數碼有限公司生產的PSC1000-USB 、PSC1000-IP病毒隔離墻，再加上制定相應的規章制度，成功的解決了這一問題。

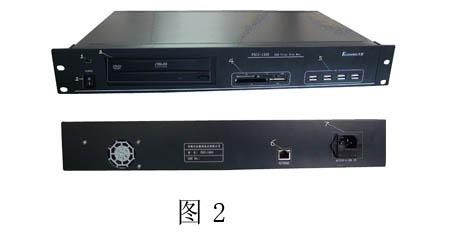

1、網外數據交換。只要能把好數據的交換口，就可以有效的防止病毒的感染。新聞、專題及廣告制作網因為它的特殊性，必然要和外界做信息交換，比如廣告商帶來的圖片數據資料、企業帶來的影像素材、來自移動存儲介質的字幕文件以及來自數字攝像機的素材等外來數據文件的導入，都是病毒侵入的重要途徑。我們通過對所有網內工作站點的設置，禁用所有非編工作站點的USB接口、光驅。并在服務器上做了相應的策略限制，這樣登陸制作網的普通用戶將無法使用USB接口和光驅且不能對計算機系統進行重新設置或更改。然而因噎廢食不是個辦法，沒有有效地連接，外部數據與制作網也無法互通。于是，我們在外部數據存儲設備與節目制作網之間加入防病毒設備——PSC1000-USB 病毒隔離墻，方便移動存儲與制作網之間高效、快捷、安全的交換數據。該設備上具有1個光盤驅動器、1個讀卡器（可以讀XD、SD、MSD、CF、MS等卡）和4個USB2.0的接口，設備前后面板如圖2

PSC1000-USB 病毒隔離墻具有以下特點：

l 文件內容深度分析，通過對文件內容和格式的深度比對，讓非法文件無所遁形；

l 安全性高，通過用戶身份驗證、數據內容驗證等多種方式保證有效數據安全傳輸；

l 傳輸透明化，保證用戶迅捷的上傳、下載和選擇文件；

l 專有的傳輸協議，保證傳輸過程的安全性；

l 傳輸完整性檢測，通過收發雙方的MD5碼校驗，最大限度保證傳輸的正確性；

l 設備自動搜索功能，用戶不需要進行繁瑣的設置；

l 采用白名單方式。支持常見的視音頻、圖片以及文本等文件，如：

視頻：MPEG1、MPEG2、MPEG4（mp4 m4v m4a m4p 3gpp 3gp 3gpp2 3g2 k3g）、MPEG傳輸流（ts m2t m2s m4t m4s ts tp trp）、MOV、AVI、FLASH、Windows Media（ASF、WMV、WMA）、

             RealMedia（RM、RMVB、RA）、mkv mka mks等；

音頻：MP1、MP2、MP3、WAV、MIDI、OGG、AAC、AC3、DTS；

圖片：BMP、JPG、TGA、GIF、PNG、ICO、TIF；

其他格式：TXT；

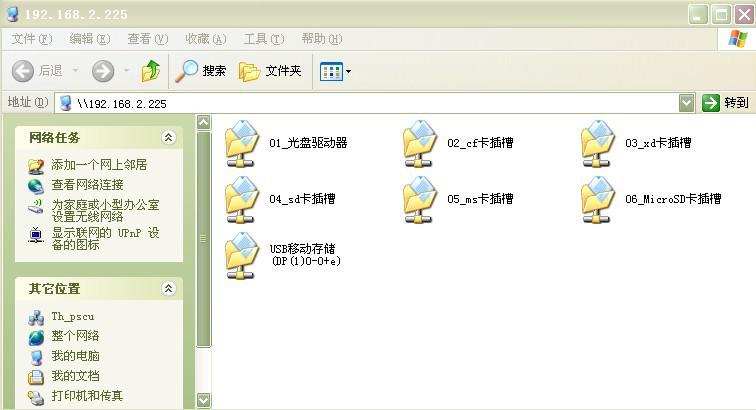

安裝操作也相對簡單，只要分配一個固定的IP地址并將其加入到制作網內即可安全高效地與外界交換數據。網絡(luò )拓撲如圖3，操作界面如圖4

2、網間數據交換。新一代的記錄存儲介質逐漸成為廣播電視節目發行新載體，以前常用的各種磁帶必將會(huì )被新一代的記錄介質所取代。如果這些記錄存儲介質一旦感染了病毒并采集到制作網內，就可能通過網絡(luò )互聯傳播到播出網，影響整臺節目的漏播，甚至停播。PSC-1000IP病毒隔離墻恰好成解決這一難題。

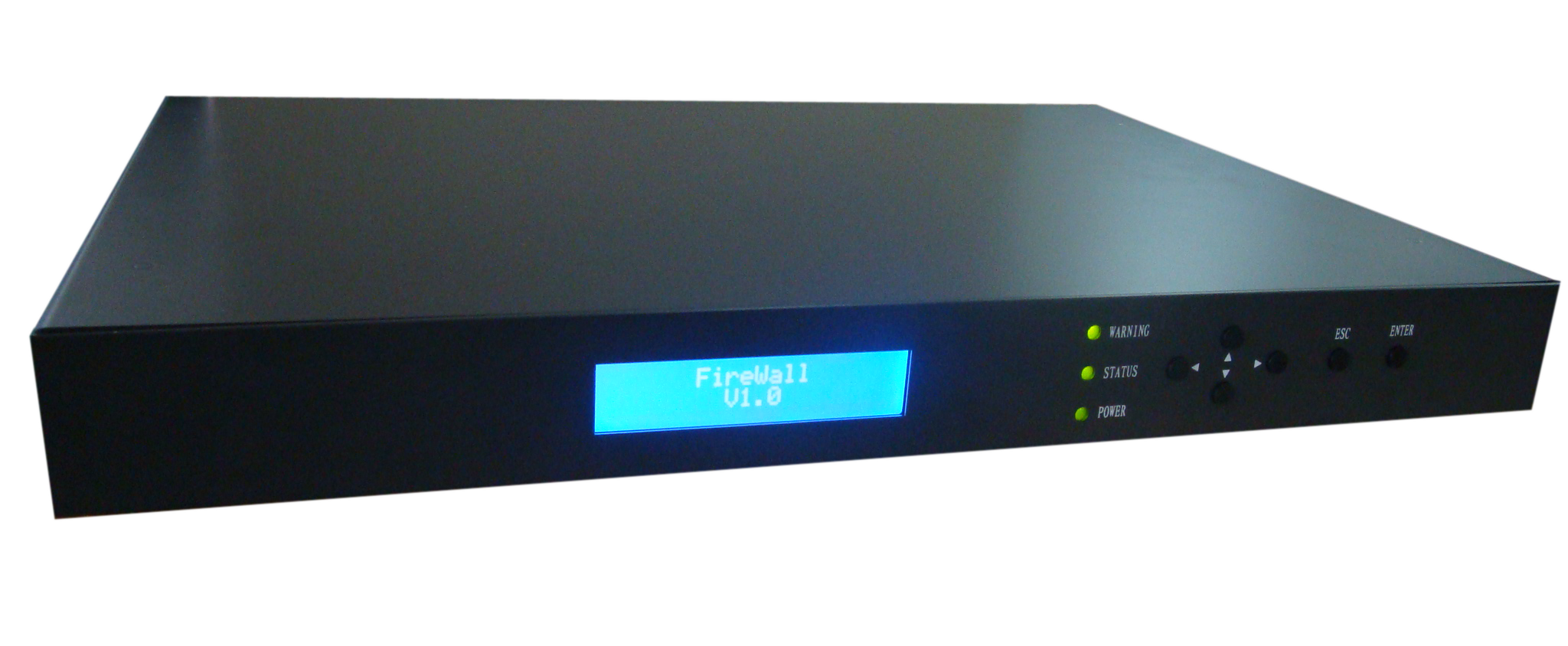

面板如圖

PSC-1000IP具有以下特點：

u 跨網段傳輸，支持多個網段的局域網計算機之間進行數據的交換；

u 安全性高，通過用戶身份驗證、數據內容驗證等多種方式保證有效數據安全傳輸

u 多種模式靈活選擇，單向、逆向、雙向工作模式可選，可實現一對多、多對多等應用場景；

u 傳輸透明化，保證用戶迅捷的上傳、下載和選擇文件；

u 專有的傳輸協議，保證傳輸過程的安全性；

u 傳輸完整性檢測，通過收發雙方的MD5碼校驗，最大限度保證傳輸的正確性；

u 權限控制，對工作目錄的文件進行讀寫的權限設置、保證文件的安全性；

u 日志記錄功能，對文件操作和多傳輸過程進行詳細的日志記錄，保證文件的修改有據可查；

u 設備自動搜索功能，用戶不需要進行繁瑣的設置；

u 內網拓撲隱蔽功能

u 文件內容深度分析，通過對文件內容和格式的深度比對，讓非法文件無所遁形；
